Odsávané stoly pro termické pálení kovů
Materiálové odsávané stoly lehké řady do nosnosti 390 kg/m²
Materiálové odsávané stoly lehké řady jsou stoly nové generace, které se vyznačují nízkou hmotností a nízkými pořizovacími náklady. Jsou určeny pro tepelné dělení kovových materiálů plazmou. Jejich maximální zatížení je 390 kg / m ² řezaného materiálu. Tyto stoly se vyznačují lehkou a stabilní konstrukcí. Díky osvědčené konstrukci je zajištěna optimální sací účinnost, vyšší úroveň bezpečnosti a snadné čištění. Konstrukce stolu využívá tzv. principu plošného odsávání , kde je proces extrakce ve srovnání s klasickými odsávacími stoly rovnoměrnější a efektivnější. Stoly jsou svařené do jednoho celku. Odsáváním jednotlivých sekcí je provedeno mechanickou vazbou stroje se stolem ovládací lyžinou stroje. Velikost sběrné vany stolu zaručuje delší periodu čistění stolu, a tím i značné úspory nákladů na údržbu zařízení. Stoly jsou určeny pro řezání kovových materiálů s maximální tloušťkou 50 mm. Velikost stolu je navržena pro maximální velikost pracovní 2000 x 6000.
Výška stolu je 700 mm pro všechny velikosti odsávaných stolů.
Materiálové odsávací stoly střední řady do nosnosti 1800kg/m²
Materiálové odsávací stoly střední řady „Tigemma“jsou určeny pro termické dělení kovových materiálů plazmou a plamenem. Jejich maximální zatížení činní 1800 kg/m². Díky odzkoušené a prověřené konstrukci stolu zaručují společně se správně navrženým odsávacím systémem optimální odtah zplodin, vyšší stupeň bezpečnosti a komfort při čistění. Konstrukce stolu využívá tzv. princip povrchového odsávaní, které v porovnáním s odsávání komerčně rozšířených stolů je rovnoměrnější a účinnější. Odsávané stoly „Tigemma“ bývají sestaveny z jednotlivých standardně vyráběných modulů (viz. tab.), které jsou vzájemně spojeny do požadovaného rozměru stolu. Sekční odsávaní je spínáno pomocí ovládací ližiny upevněné na suportu pálicího stroje, která aktivuje pneumatický systém stolu. Dostatečná velikost objemu záchytné vany hrubých nečistot zaručuje prodloužený interval čistění a tím značnou úsporu nákladů na údržbu zařízení. Vložená ocelové síta, které se nacházejí pod podkladními rámy zabraňují propadávání malých dílů do záchytné vany. Stoly jsou konstruovány tak, že maximální možný použitý plech musí být rozsahu tloušťek materiálu 0 –220 mm. Výška všech jednotlivých modulů nepřekračuje 700mm. Kombinací jednotlivých rozměrů modulů docílíte požadovaného délky stolů. Ten by měl odpovídat přáním a potřebám klienta.
Materiálové odsávací stoly těžké řady do nosnosti 2400kg/m²
Materiálové odsávací stoly těžké řady řady „Tigemma“ jsou určeny pro termické dělení kovových materiálů pro nejnáročnější aplikace z hlediska tepelného a hmotnostního zatížení. Jejich maximální nosnost činní 2400 kg/m². Díky odzkoušené a prověřené konstrukci stolu zaručují společně se správně navrženým odsávacím systémem optimální odtah zplodin, vyšší stupeň bezpečnosti a komfort při čistění stolu. Konstrukce stolu využívá tzv. princip povrchového odsávaní, které v porovnáním s odsávání komerčně rozšířených stolů je rovnoměrnější a účinnější. Odsávané stoly „Tigemma“ těžké řady bývají sestaveny z jednotlivých standardně vyráběných modulů (viz. tab.), které jsou vzájemně spojeny do požadovaného rozměru stolu. Otevírání jednotlivých sekcí stolu je konstrukčně řešeno mechanickou vazbou mezi řezacím strojem a stolem. Toto řešení má z hlediska vysoké tepelné zátěže velký vliv na dlouhodobou a spolehlivou funkčnost zařízení v nejtěžších provozech. Spínací lyžina přejíždí x ose po kladkách, které jsou otočně umístněny na hřídeli, která současně slouží jako páka otevírání klapky sekce stolu. Klapka stolu je vyrobena s důrazem na co nejvyšší těsnost bez použití těsnících materiálů. Zavíraní klapky se děje za pomocí kombinace gravitačních a tlakových sil způsobených odsávacím systémem. Dvoukanálové provedení stolu je ovládano z každé strany stolu nezávisle. Dostatečná velikost objemu záchytné vany hrubých nečistot zaručuje prodloužený interval čistění a tím značnou úsporu nákladů na údržbu zařízení. Stoly těžké řady jsou v základu vybaveny systémem záchytu lamel a rámu lamel proti vytažení při manipulaci plechů magnety. Lamely stolu jsou vyrobeny z plechu tl. 12mm, v rozteči 250mm, výška lamely 150mm. Stoly jsou konstruovány tak, že maximální možný použitý plech je v rozsahu tloušťek materiálu 0 –300 mm. Výška stolů u všech rozměrů je 738mm. Kombinací použití jednotlivých modulů docílíte požadovaného délky stolů. Ten by měl odpovídat požadavkům vycházející z technologických nároků klienta. K šířce stolu je potřeba připočíst 92 mm rozměru krytu kladek.

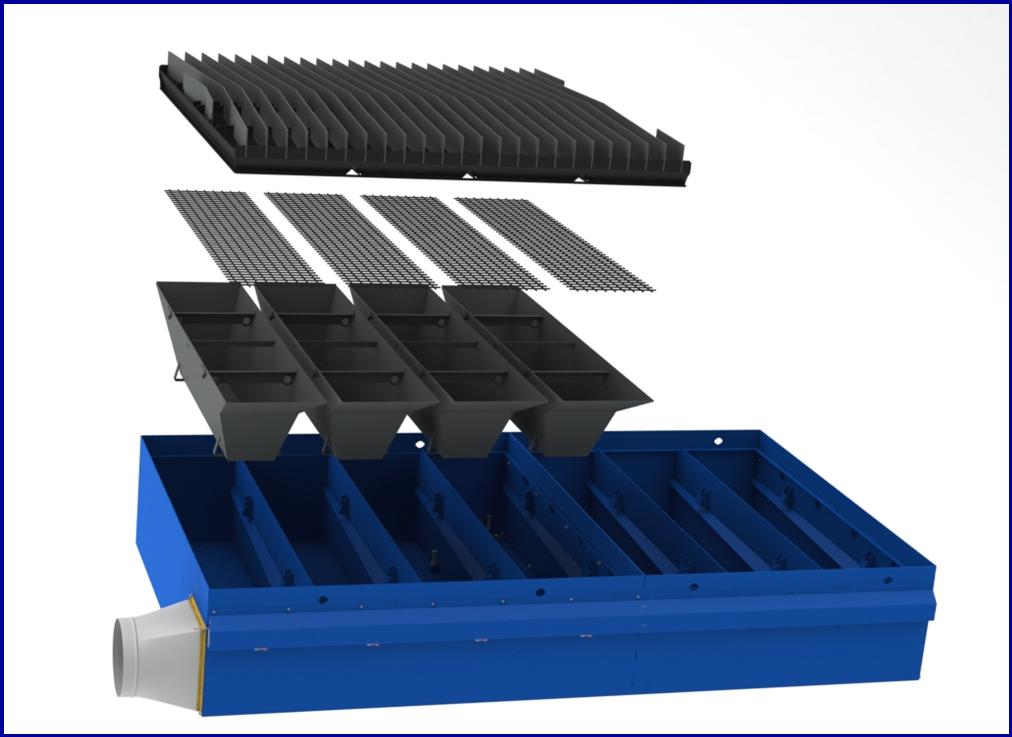

Konstrukce stolu
